El código

Comencemos con lo más básico, el led. Hacer funcionar un led en Arduino es muy sencillo, tan solo necesitas un par de lineas de codigo, pero para ello vamos a explicar como funciona el código de Arduino.

1. El código.

 El código en Arduino consta de dos partes, el 'setup' y el 'loop'

   -El setup es donde configuramos los pines de nuestra placa.
   -El loop es el código que se repetirá continuamente en un ciclo.

 Una vez sabemos esto, vamos a explicar como declarar los pines.
   -El código de los pines consta de dos partes, donde se dice de que pin estamos hablando y si es OUTPUT o INPUT, es decir, si emite voltaje o lo recibe. este queda tal que así: pinMode(pin, OUTPUT/INPUT);
  -Ejemplo: pinMode(7, OUTPUT);

 Ya una vez hecho esto, podemos pasar a hacer el "programa" por así decirlo. Como tan solo vamos a hacer que un led se encienda y se apague cada 1 segundo va a ser muy sencillo.
  -Lo primero es hacer que el led se encinda, para esto, tenemos que hacer que se mande corriente al pin donde esta el led, tal que así: digitalWrite(pin, HIGH/LOW);
   -Explicación: digitalWrite es lo que se usa para decir que en un pin digital se envie o no corriente, y HIGH/LOW significan 1/0 respectivamente, 1 es corriente y 0 es no corriente, en resumen, encendido o apagado.
   -Ejemplo: digitalWrite(7, HIGH);
 -Lo siguiente es hacer que permanezca un segundo encendido y se apague a continuación. Esto es muy sencillo, tan solo tenemos que añadir el código delay(ms);.
   -Explicación: delay hace que espere y los ms son los milisegundos que va a esperar el programa, digamos que se pausa en ese estado durante el tiempo que le digas.
   -Ejemplo: delay(1000);
Y ahora sí, el codigo entero:

digitalWrite(7, HIGH);

delay(1000);

digitalWrite(7, LOW);

delay(1000);

Ahora tan solo tenemos que darle a subir y subirlo a nuestra placa para que esté programada.

 2. Las conexiones.

 Vamos con la segunda parte, conectar la placa, al ser un led y la placa funcionar a 5V, tendremos que conectar el led a una resistencia(220Ω) y esta a los pines correspondientes. No obstante las placas arduino disponen de un pin especial para los leds, el 13, el cual dispone de una resistencia para leds ya, y tan solo tendriamos que conectar el led al pin sin más, por lo que voy a subir los esquemas de las dos opciones y ya vosotros haceis la que preferais.

1. Pin 13.

2. Otro pin cualquiera.

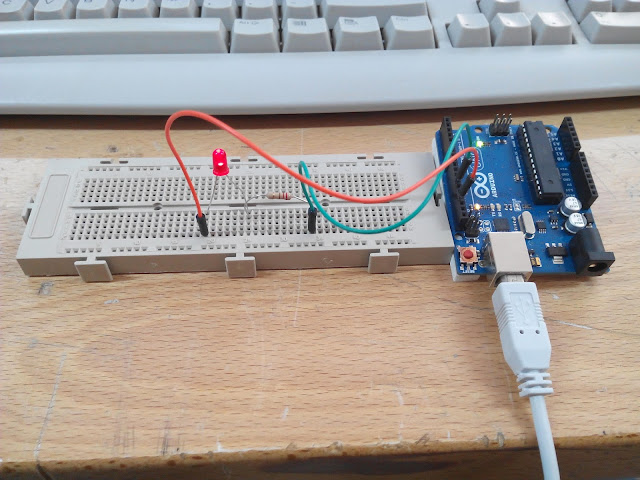

Y ya estaría el programa listo para funcionar, aquí os dejo unas imágenes de como queda una vez hecho.

Y con estas, doy por finalizado este tutorial.

¡¡Nos vemos la semana que viene!!
